Miért karcolódnak az ipari tükörfényű hengerek, és hogyan előzhetők meg ezek? – Átfogó műszaki elemzés
A modern, csúcskategóriás gyártásban a felületi minőség a folyamatkiválóság kulcsfontosságú mutatójává vált. Ez különösen igaz olyan ágazatokban, mint az optikai fóliák, a lítium-ion akkumulátor elektródák, az elektronikai anyagok, a műanyag kalanderezés, a fémfólia-feldolgozás, a precíziós bevonatolás és a csúcskategóriás csomagolóanyagok, ahol az anyagfelület simasága, sík felülete és konzisztenciája közvetlenül befolyásolja a végtermék teljesítményét és piaci értékét. Ezekben a nagy pontosságú feldolgozási környezetekben az ipari tükörfényes hengerek kritikus berendezésként szolgálnak, olyan alapvető feladatokat látnak el, mint a kalanderezés, a melegsajtolás, az alakítás, a bevonattartás és a felületkezelés. Ezek a hengerek nemcsak azt határozzák meg, hogy elérhető-e tükörszerű felületkezelés, hanem mélyrehatóan befolyásolják a termékhozamot, a termelési stabilitást és a vállalat általános gyártási képességeit is.
Az ipari tükörfényes hengerek olyan ipari hengerek, amelyek ultraprecíziós megmunkáláson, finomcsiszoláson és tükörpolírozáson estek át, hogy rendkívül alacsony felületi érdességet érjenek el. A kiváló minőségű hengerek jellemzően 0,01–0,05 μm felületi érdességet (Ra) érdesítenek, míg az optikai minőségű hengerek 0,005 μm alatti szintet is elérhetnek. Ez a pontossági szint azt jelenti, hogy a henger felülete gyakorlatilag mentes a látható textúrától, és a tükörhöz hasonló fényvisszaverő képességgel rendelkezik. Ez a rendkívüli pontosság azonban sokkal érzékenyebbé teszi őket a külső sérülésekre, mint a hagyományos ipari hengereket. A valós gyártásban sok vállalat szembesül egy gyakori problémával: a telepítéskor hibátlan henger felületén hetek vagy hónapok működése után finom karcolások, gyűrű alakú kopási nyomok, csíkok vagy akár helyi barázdák jelennek meg. Ezek a látszólag apró felületi hibák közvetlenül átvihetők a termékre, ami bemélyedéseket, fényességi egyenetlenségeket, csíkokat vagy akár termék selejtet okozhat.
Következésképpen az ipari tükörfényes hengereken keletkező karcolások okainak megértése és azok szisztematikus megelőzésének elsajátítása kritikus technikai kihívássá vált számos gyártóvállalat számára. Ez a cikk átfogó elemzést nyújt arról, hogy az ipari tükörfényes hengereken miért keletkeznek karcolások, és hogyan lehet ezeket megelőzni, a kérdést több szempontból – beleértve az anyagtudományt, a gépészetet, a felületkezelést és a termelésirányítást – vizsgálva, hogy segítsen a vállalkozásoknak szisztematikus megközelítést kialakítani a hengerek védelmére.
Mi az az ipari tükörfényű henger, és miért olyan érzékeny a karcolásokra?
A szabványos ipari görgők jellemzően olyan funkciókat látnak el, mint a szállítás, vezetés vagy alapvető préselés; következésképpen bizonyos fokú megmunkálási textúra vagy felületi érdesség elfogadható, feltéve, hogy az nem rontja a funkcionalitást.Ipari tükörfényű hengerekazonban különböznek egymástól; fő értékük abban rejlik, hogy képesek ultraprecíz, tükörsima felületet átvinni a feldolgozott anyagra.
Ezeket a hengereket jellemzően nagy szilárdságú ötvözött acélból, rozsdamentes acélból vagy speciális acélból gyártják alapanyagként. Többlépcsős feldolgozási sorozaton esnek át, beleértve a durva esztergálást, az elősimító esztergálást, a hőkezelést, a durva köszörülést, a simító köszörülést, a szupersimítást és a tükörpolírozást. Egyes csúcskategóriás hengerek további kezeléseken esnek át – például kemény krómozáson, volfrám-karbid szóráson, kerámia bevonaton vagy lézergravírozáson – a felületi keménység és a kopásállóság fokozása érdekében. Mivel ezek a hengerek kivételes felületi síkfelületet igényelnek, a legkisebb sérülésekkel szembeni toleranciájuk rendkívül alacsony.
Mérnöki szempontból egy mindössze 1-3 mikron mély karcolás jelentéktelen lehet a hagyományos gépeknél, míg egy ipari tükörfényes henger esetében ez elég ahhoz, hogy rontsa a végtermék felületi minőségét. Az olyan iparágakban, mint az optikai filmek vagy az elektronikai anyagok gyártása, a 0,5 mikron méretű felületi egyenetlenségek is rendellenes fényszórást vagy lokalizált csíkozást okozhatnak. Így az a felfogás, hogy az ipari tükörfényes hengerek "hdelicate", nem a szerkezeti robusztusság hiányából, hanem a működésükhöz szükséges rendkívüli pontosságból fakad, ahol minden apró sérülés jelentősen felerősödik.
Az ipari tükörfényű hengerek karcolódásának elsődleges oka: Idegen részecskék kerülnek az érintkezési zónába
A valóságban az ipari környezetben a tükörfényes hengereken keletkező karcolások fő oka ritkán a henger gyártási minőségének hibája; inkább idegen részecskék bejutása a henger felülete és az anyag közötti érintkezési zónába. Ez a tényező okozza az ipari tükörfényes hengereket érintő karcolásokkal kapcsolatos esetek túlnyomó többségét. Az idegen részecskék számos forrásból származhatnak, beleértve a levegőben szálló port, a berendezések kopásából származó fémtörmeléket, az élvágó hulladékot, a kemény porokat, a ragasztócsomókat, a kristályos részecskéket és még a munkáskesztyűn maradt apró szennyeződéseket is. Sokan alábecsülik ezeknek a részecskéknek a romboló potenciálját, feltételezve, hogy a por – mivel olyan kicsi – nem tudja megkarcolni a fémfelületet; a probléma azonban abban rejlik, hogy az ipari tükörfényes hengerek jellemzően nagy nyomás alatt működnek. Amikor egy részecske belép a henger és az anyag közötti illesztési pontba, extrém lokalizált nyomáspontot hoz létre.
Például egy precíziós bevonatoló soron a résnyomás elérheti a 20–50 kN/m-t. Ilyen nyomás alatt egy mindössze néhány tíz mikron átmérőjű kemény részecske érintkezési pontján a lokalizált feszültség azonnal meghaladhatja a több száz megapascalt. Más szóval, ezek a részecskék nem csupán súrolják a henger felületét, hanem miniatűr gravírozószerszámokként működnek, közvetlenül a tükörfényes rétegbe vágva. Az ipari tükörfényes hengereken számos karcolás azonnal, milliszekundumos szintű érintkezés során keletkezik, és ha egy karcolás megjelenik, a későbbi gyártási folyamatok gyakran súlyosbítják a hiba hatását.
Az iparági statisztikák azt mutatják, hogy az ipari tükörfényű hengerek karcolódási problémáinak körülbelül 40-60%-a közvetlenül az idegen részecskék szennyeződéséhez kapcsolódik. Ez azt mutatja, hogy ezeknél a hengereknél a szennyeződés szabályozása gyakran fontosabb, mint egyszerűen a henger anyagának keménységének növelése.
Miért okoz folyamatos károkat az anyagszennyezés az ipari tükrös felületű hengerekben?
A külső környezeti részecskék mellett az anyag által szállított szennyeződések is a karcolások fő forrásai az ipari tükörfényű hengereken. A karcolások okainak vizsgálatakor sok vállalat elsősorban magára a hengerre koncentrál, miközben figyelmen kívül hagyja a bejövő anyag minőségellenőrzését.
Az olyan ágazatokban, mint a lítium-ion akkumulátor elektródagyártás, a műanyag fóliagyártás, a fémfólia-feldolgozás és a kompozit bevonatolás, maguk az anyagok is tartalmazhatnak különféle kemény szennyeződéseket – például fémporokat, diszpergálatlan töltőanyagokat, kerámia részecskéket, korom agglomerátumokat vagy szárított zagycsomókat. Amikor ezek a szennyeződések bejutnak az ipari tükörfényes henger érintkezési zónájába, folyamatos kopást okoznak a tükörfényes rétegen.
A lítium-ion akkumulátoriparban például az egyenetlen zagyeloszlás lokalizált agglomerátumok kialakulásához vezethet. Bár egyetlen agglomerátum mérete csak néhány tíz mikron lehet, keménysége jelentősen nagyobb lehet, mint egy szabványos fémfelületé. Nagysebességű hengerlési megmunkálás során az ilyen részecskék ismételten dörzsölődnek az ipari tükörfényes hengerekhez, elnyújtott karcolásokat hozva létre. Még problémásabb, hogy ezek a karcolások gyakran folyamatos csíkokként jelennek meg; jelenlétük általában a nyersanyag tartós szennyeződésére utal.
Az iparági adatok azt mutatják, hogy a nagy pontosságú bevonatolási és kalanderezési műveletek során az ipari tükörfényes hengerek felületi károsodásának körülbelül 35-50%-a az alapanyagok szennyeződéséhez kapcsolódik. Következésképpen, ha egy vállalat kizárólag a hengerek karbantartására összpontosít az alapanyagok tisztaságának javítása nélkül, a probléma kiváltó oka gyakran megoldatlan marad.
A nem megfelelő tisztítás az ipari tükrös felületű hengerek csendes gyilkosa
Az ipari tükrös felületű hengerek sérüléseinek nagy része nem a gyártás, hanem a karbantartás során keletkezik. Más szóval, ezek a hengerek néha nem maga a gyártási folyamat, hanem maga a tisztítás okozza a károkat.
A helyszínen megfigyelt gyakori helytelen gyakorlatok közé tartozik az acélgyapottal való súrolás, a durva szálú rongyok használata, a henger felületének száraz törlése, a súrolószerek használata, vagy a túlzott nyomás alkalmazása törlés közben. Bár ezek a műveletek látszólag tisztítják a hengert, valójában folyamatosan károsítják a tükörfényes réteget.
Ez különösen igaz a krómozott görgőkre; bár felületi keménységük gyakran meghaladja a HRC 60-at, a tükörfényes réteg nagyon érzékeny a helyi súrlódásra. A durva tisztítóeszközök nem mindig hagynak mély, látható horpadásokat, de gyakran számos mikrokarcolást hoznak létre a görgő felületén. Bár ezeknek a mikrokarcolásoknak kezdetben elhanyagolható hatása lehet, a folyamatos működés a finom vonalak kitágulását okozza, ami végül jelentős felületi hibákká alakul.
A nem megfelelő felületi keménység szintén növeli a karcolódás kockázatát.
Egy henger karcállósága szorosan összefügg a felületi keménységével. Elméletileg egy keményebb felület nagyobb kopásállóságot és jobb védelmet nyújt a részecskék okozta karcolásokkal szemben. A kezelt ipari tükrös felületű hengerek tipikus keménységi szintjei a következők: a standard acélhengerek HRC 25–35 között mozognak; a krómozott hengerek jellemzően HRC 60–68 között mozognak; a volfrám-karbid bevonatok meghaladhatják a HV 900-at; a kerámia bevonatok pedig akár a HV 1200-at is meghaladhatják.
A nagy keménység azonban nem garantálja a karcállóságot. Ha az ipari tükörfényes hengerek felületkezelési folyamatában hibák vannak – például nem megfelelő bevonatvastagság, egyenetlen hőkezelés, mikrorepedések a felületi rétegben vagy a bevonat gyenge tapadása –, akkor a karcállóságuk jelentősen csökken. Például, ha a kemény krómréteg vastagsága 80 mikronról 30 mikronra csökken, a henger élettartama több mint 40%-kal csökkenhet. Ez magyarázza a prémium ipari tükörfényes hengerek magas gyártási költségeit: a felületerősítő folyamat közvetlenül meghatározza hosszú távú stabilitásukat.
Hogyan súlyosbítják a mechanikai szerelési hibák és a magas hőmérsékletű üzemi körülmények a karcolódást az ipari tükörfényű hengereken?
Míg sokan feltételezik, hogy az ipari tükrös felületű görgőkön lévő karcolásokat részecskék okozzák, a mechanikai szerelési hibák hasonló károkat okozhatnak. Az olyan problémák, mint a koaxialitási eltérések, a párhuzamossági hibák, a nem megfelelő csapágyház-beszerelés vagy a lokalizált, középponttól eltérő terhelés a görgőfelület bizonyos területeit rendellenes nyomásnak tehetik ki.
Ez a rendellenes nyomás nem feltétlenül okoz azonnal tipikus karcolásokat, de felgyorsítja a lokális kopást, ami végül gyűrű alakú kopási nyomokként, csíkozásként/karcolódásként vagy lokális felületi rétegelválásként nyilvánul meg. Ez a probléma különösen a széles formátumú berendezéseknél hangsúlyos. Például a 2 méternél hosszabb görgőknél a 0,03 mm-nél nagyobb beépítési hiba azt okozhatja, hogy a széleken a nyomás jelentősen nagyobb lesz, mint a középen, ami rendellenes lokális kopáshoz vezet.
A magas hőmérsékletű üzemi körülmények a karcolódás kockázatát is növelik. Az olyan folyamatokhoz használt berendezésekben, mint a melegsajtolás, a termikus laminálás és a kalanderezés, az ipari tükörfényes hengerek gyakran 100°C és 300°C közötti környezetben működnek. A magas hőmérséklet három problémát vet fel: először is, az anyagok könnyebben meglágyulnak és a henger felületéhez tapadnak, ami anyaglerakódást okoz; másodszor, a súrlódási együttható megnőhet; harmadszor pedig a hengertest hőtágulása megváltoztatja az érintkezési nyomás eloszlását.
Például, amikor egy henger környezeti hőmérsékletről 200°C-ra melegszik, az acél hőtágulása mérhető változásokat okoz a méreteiben. Ha a berendezés szerkezete nem kompenzálja megfelelően ezt a tágulást, könnyen kialakulhatnak lokalizált nyomásanomáliák, amelyek felgyorsítják a felületi károsodást.
Hogyan lehet szisztematikusan megelőzni az ipari tükörfényű hengerek karcolódását?
Az ipari tükörfényes hengerek karcolódásának megelőzésének kulcsa egy szisztematikus megelőző mechanizmus kialakítása, ahelyett, hogy a problémák utáni javításokra hagyatkoznánk. Először is, a vállalatoknak szigorú tisztaság-ellenőrzési rendszert kell létrehozniuk, amely olyan intézkedéseket foglal magában, mint a por eltávolítása a termelési területeken, a nyersanyag szűrése, az idegen tárgyak beépítési folyamatba való észlelése, a porvédők és a levegőtisztító rendszerek. A csúcskategóriás optikai filmiparban számos vállalat az ipari tükörfényes hengerek munkaterületeit a tisztaterekéhez közelítő színvonalon tartja fenn, hogy minimalizálja a részecskeszennyezést. Az adatok azt mutatják, hogy a tisztasági szint javítása jellemzően több mint 50%-kal csökkentheti a hengerek karcolásai okozta meghibásodási arányt.
Másodszor, az ipari tükrös felületű hengerek tisztítási folyamatát szabványosítani kell. Tisztatéri törlőkendők, mikroszálas kendők és nem súroló tisztítószerek használata ajánlott, míg a kemény szerszámokat kerülni kell. Tisztítás előtt elengedhetetlen ellenőrizni, hogy nincsenek-e kemény részecskék a henger felületén; ellenkező esetben maga a törlés karcolásokat okozhat.

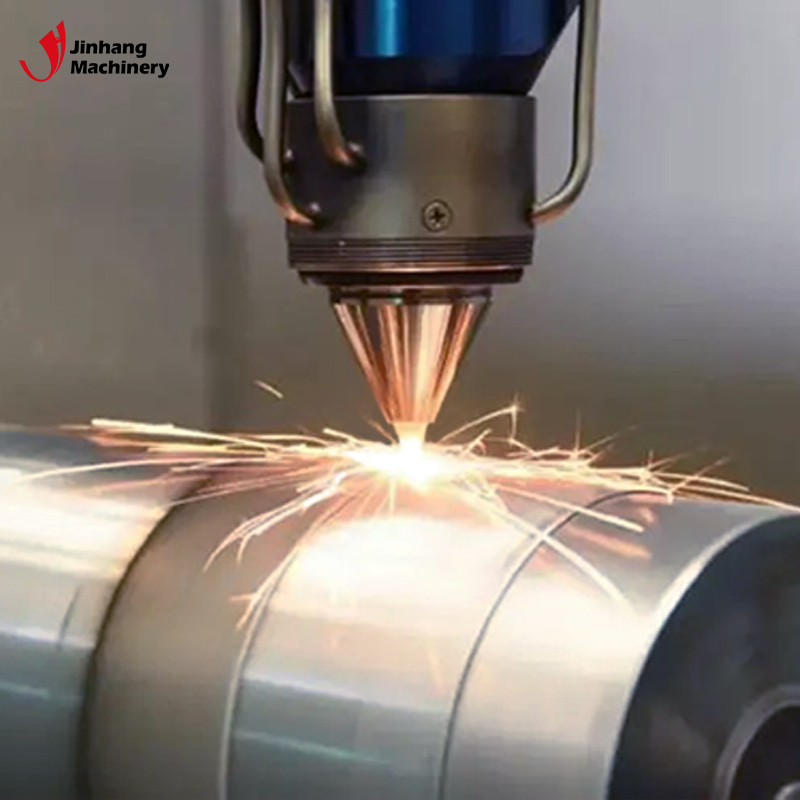

Harmadszor, a nagy kopásnak kitett üzemi körülmények között meg kell fontolni az ipari tükörfényes henger felületkezelésének korszerűsítését – például a krómozás vastagítását, volfrám-karbid szórást vagy kerámia bevonatokat, vagy lézeres plattírozást. Bár a kezdeti beruházás magasabb, a hosszú távú karbantartási költségek figyelembevételével gyakran költséghatékonyabbnak bizonyul.
Végül a vállalkozásoknak rendszeres ipari ellenőrzési rendszert kell bevezetniüktükörfényű hengereka felületi érdesség, a radiális futás, a bevonat kopásának és a mikrorepedések kialakulásának monitorozására. A nagy pontosságot igénylő iparágak akár mikroszkópokat vagy lézeres vizsgálóberendezéseket is használhatnak a henger felületi állapotának ellenőrzésére. A problémák korai felismerése gyakran megelőzi a súlyos károkat.
Javíthatók az ipari tükörfényű hengerek karcolás után?
Az, hogy egy ipari tükörfényű henger javítható-e, elsősorban a karcolások mélységétől és kiterjedésétől függ. Ha a karcolások sekélyek – például 2–5 mikronnál kisebbek –, akkor általában újrapolírozással orvosolhatók, így a henger kiváló minőségű felületet kap. Ha a karcolások behatoltak a bevonatba, a folyamat általában a régi bevonat eltávolítását, újragalvanizálást, precíziós csiszolást és újrapolírozást igényel.
Súlyos karcolások, helyi hámlások vagy mély szerkezeti sérülések esetén a javítási költségek megközelíthetik egy új henger árát; ilyen esetekben általában a csere az ajánlott megoldás. Ezért gazdasági szempontból a karcolások megelőzése mindig fontosabb, mint a javításuk.
GYIK
1. kérdés: Az ipari tükrös felületű hengereken lévő kisebb karcolások befolyásolják-e a terméket?
Igen, így van. A nagy precíziós iparágakban, mint például az optikai filmek és az elektronikus anyagok gyártása, még a mikronméretű karcolások is látható hibákat okozhatnak.
2. kérdés: Mi a leggyakoribb oka a karcolásoknak az ipari tükrös fényű hengereken?
A leggyakoribb ok az idegen részecskék bejutása az ipari tükörhenger és az anyag közötti érintkezési zónába.
3. kérdés: Milyen gyakran kell ellenőrizni az ipari tükörfényes hengereket?
Nagy precíziós iparágakban heti ellenőrzés ajánlott; általános ipari környezetben legalább havonta egyszer átfogó ellenőrzést kell végezni.
4. kérdés: Ki kell cserélni az ipari tükörfényes hengert, ha megkarcolódik?
Nem feltétlenül. A sekély karcolások gyakran újrapolírozással javíthatók, míg a mélyebb sérülések újraburkolást vagy cserét igényelhetnek.
